Esettanulmány: önkormányzati informatikai hálózat kiépítése Fortinet eszközökkel |
|
|
|
|
|
Integrálásra került eszközök:
|
Az ügyfél adatai:
|
Mi szükséges egy önkormányzati hálózat stabil működéséhez?Az ARLITECH mérnökei összeállítottak egy feladatlistát, amelynek megoldása kulcsfontosságú egy egyetemi informatikai rendszer stabil működéséhez. A feladat nagyon összetett volt, de az Önkormányzat vezetésének támogatása biztosította a sikeres végrehajtást. A projekt végrehajtása során végig maximális segítséget és megértést kaptunk az Önkormányzat vezetése és a kollégák részéről. Az új rendszer bevezetésének eredményeképpen nagyságrendileg nőtt a hálózati sávszélesség, csökkent a szerverek, illetve az internet elérésének válaszideje. |
|
A legfontosabb megoldandó feladatok a következőek voltak: |
Minden feladat megoldható, ami részfeladatokra bontható.
|
|
A lehető legmagasabb védelem az internet irányából történő támadások ellen (DoS, Web Filter, AntiVirus, IPS, DNS Filter, File Filtering, Application Control, első szintű Email Filter, VoIP védelem, WAF, SSL/SSH inspection…) |
Új FortiGate redundáns tűzfalrendszer került bevezetése, teljes UTP (Unified Threat Protection) funkcionalitással, amely vezérli az aktív hálózati elemeket és a WIFI hálózatot, akár 10Gbps sebességgel is. |
|
Központilag menedzselhető aktív hálózati eszközök. A váratlan hálózati leállások megszüntetése. Hálózati performanciával, sebességgel kapcsolatos problémák megoldása.
|

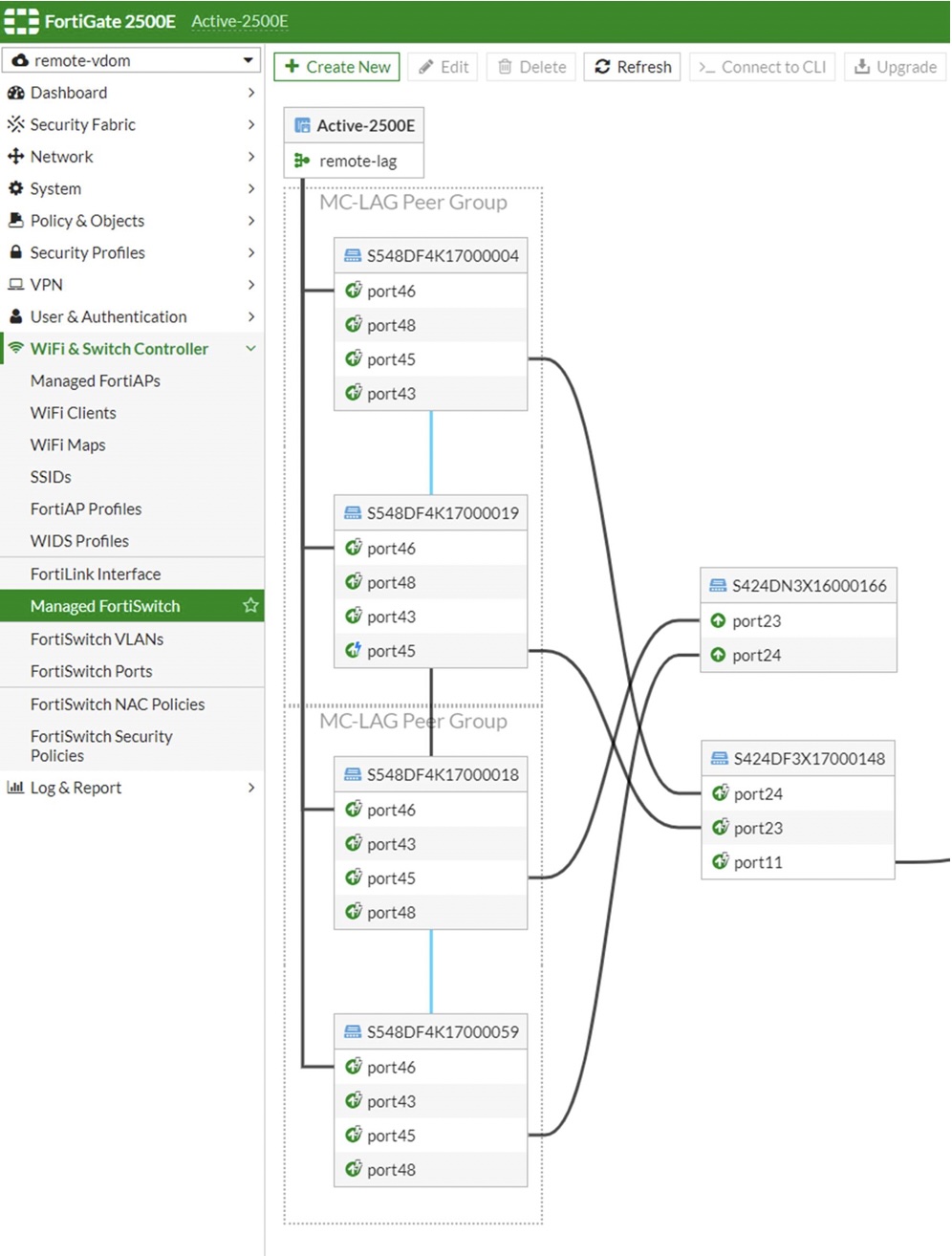

A korábbi, elavult aktív eszközök rendszeresen okoztak hálózati leállásokat, minimális teljesítményük miatt folyamatos volt a forgalom akadozása. Az összes switch nagyteljesítményű, központilag, tűzfalból menedzselt FortiSwitch-ekkel lett kiváltva. Ezáltal hatványozottan nőtt a hálózati sebesség, megszűntek a leállások, akadozások. A továbbiakban semmit sem kellett lokálisan konfigurálni, rengeteg időt spórolva ezzel. Mivel a FortiGate tűzfal a Security Fabric-en keresztül megmutatja a csatlakoztatott eszközök fizikai topológiáját, működését, az üzemeltetésre és hibakeresésre fordított idő a töredékére csökkent. Valós időben látszik, ha bármelyik switch-el AccessPoint-tal elveszti a kapcsolatot, túlmelegszik, elromlik egy fizikai port,... |
|
Az internetes forgalom dinamikus sávszélesség menedzsmentje. |
A különböző prioritású, internet felé irányuló forgalmak, dinamikus szabályozására volt szükség. Ezt a FortiGate által biztosított Traffic Shaper-ekkel és Traffic Shaping Policy-kkal oldottuk meg. A napi munka mellett szükség volt a kollégium, a Wi-Fi hálózat, a gimnáziumi és az egyetemi oktatás, valamint az informatikai termek és a stúdió (online közvetítések) priorizált, ezáltal dinamikusan változó szabályozására. |
|
A meglévő FortiVoice-VM VoIP telefonközpont veszteségmentes működése. |
Mivel a VoIP telefonközpont a virtuális környezetben került telepítésre, a VoIP hálózatnak külön VLAN lett kialakítva, magas prioritású, garantált sávszélességgel, így teljesen megszűntek a korábbi hálózat okozta performancia problémák. |
|
Központilag menedzselhető Wi-Fi hálózat, mely több ezer eszköz kiszolgálására képes.
|

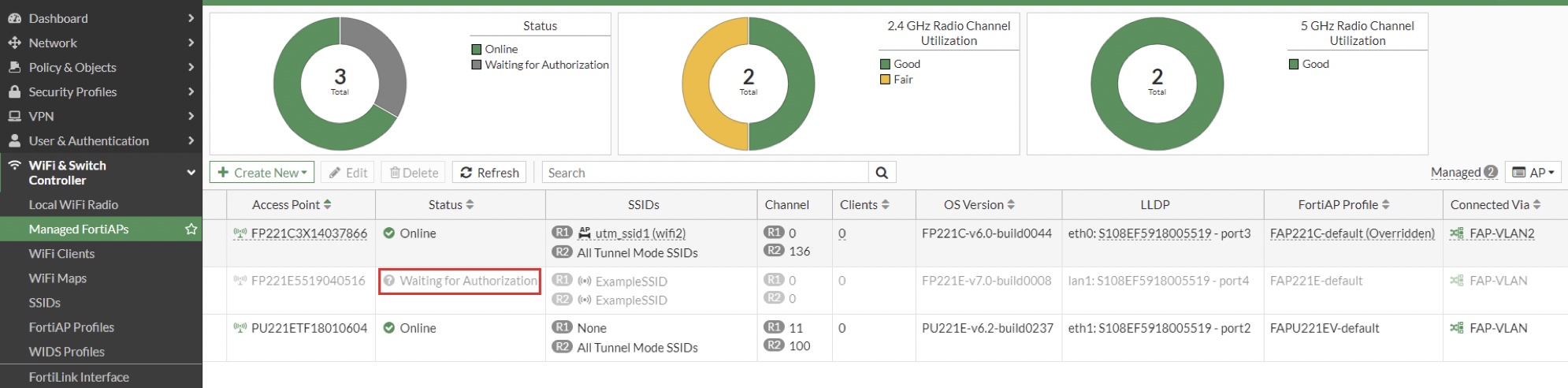

Mivel sok munkatárs, sok vendég, vendégelőadó érkezik, rendezvény szerveznek, meg kellett oldani egy olyan Wi-Fi hálózat kiépítését, amely valós időben képes kiszolgálni több száz eszközt. (Telefon, okosóra, tablet, notebook,...) Az Önkormányzatnál telepített switch-ek mind PoE-s switch-ek, ezek biztosítják az AccessPoint-ok áramellátását, illetve, ahogy korábban írtuk a Security Fabric-en keresztül lekérdezhető az állapotuk, státuszuk. |
|
Wi-Fi hálózaton keresztüli forgalom védelme. |
A Wi-Fi hálózatokat Web Filter, AntiVirus, DNS Filter, File Filtering, Application Control, SSL/SSH inspection Security Profile-okkal is védeni kell, a munkatársak, vendégek nem tölthetnek le semmilyen káros tartalmat, nem használhatnak torrent szoftvereket, esetlegesen fertőzött eszközökkel nem indíthatnak támadásokat. Ezek mellett védeni kell az Önkormányzat területén kívül is látható SSID-khoz való csatlakozást, akár IPS, akár WIDS profile-okkal. Mindez a FortiGate tűzfallal lehetséges, mivel az a FortiAP-k kontrollere. |
|
A rendszer valós idejű központi logolása, monitorozhatósága, így elkerülve a visszakereshetetlen, azonosíthatatlan hibákat.
|

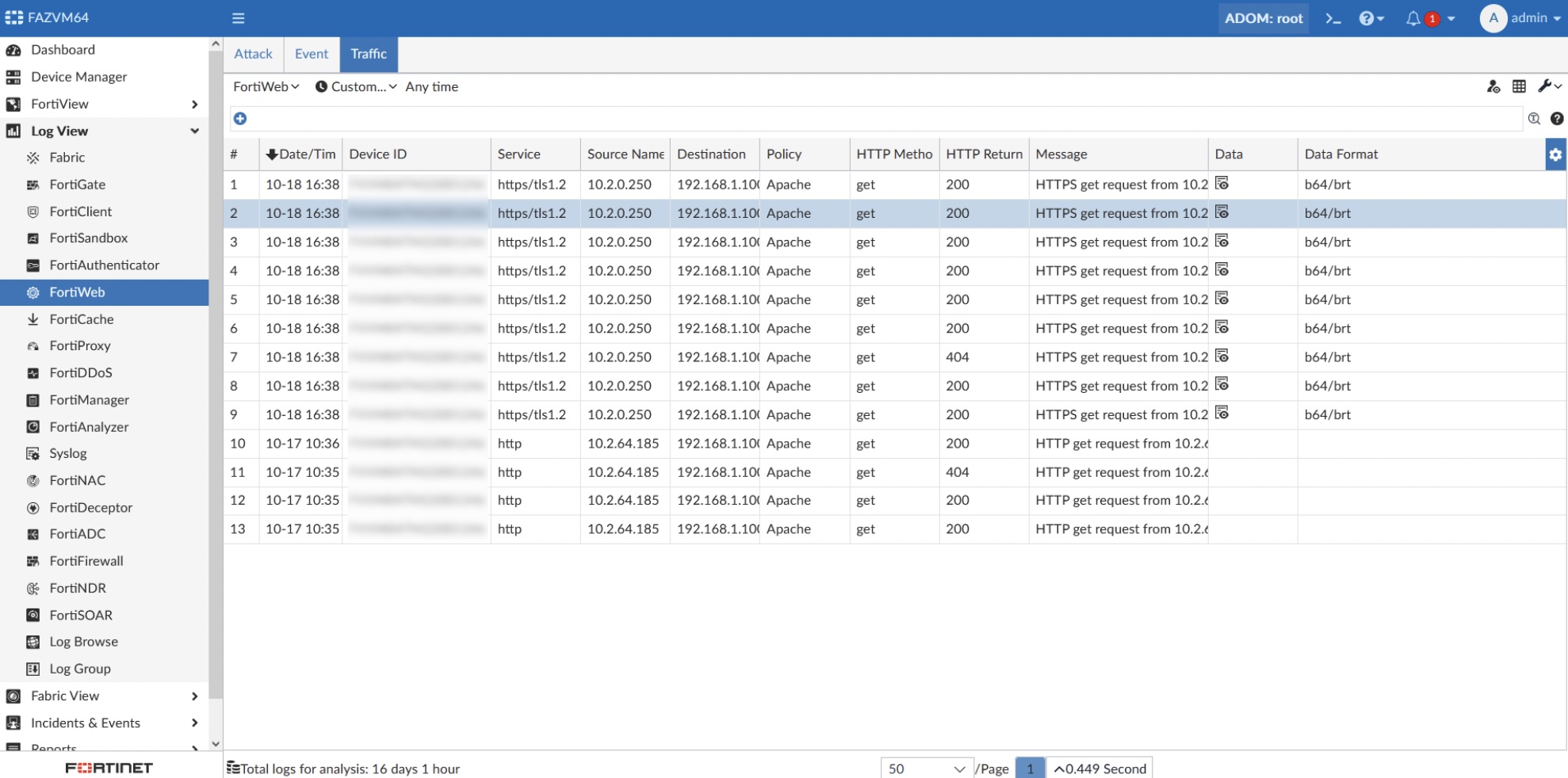

Az Önkormányzat virtuális környezetében egy FortiAnalyzer-VM került konfigurálásra. A FortiAnalyzer főbb funkciói:
|
|
Az üzemeltetéshez szükséges emberi erőforrások csökkentése, az emberi tévedések minimalizálása. |
Mivel a teljes hálózat integrált a tűzfalba, így az üzemeltetés központilag megoldott, nagyban csökkentve az emberi erőforrásigényt. Az integráltság miatt az emberi tévedések lehetősége is korlátozódott. |
|
Közvetlenül a hálózati aktív eszközökben történő konfigurációk, frissítések elkerülése. |
A központi menedzselhetőség miatt nincs szükség közvetlenül, lokálisan a switch-ekben való konfigurálásra. |
|
Kritikus szolgáltatások, rendszerek védelme. |
A kritikus rendszerek, web szerverek szeparált VLAN-okba kerültek, szigorú tűzfalszabályokkal, maximális védelmet nyújtó Security Profile-okkal. |
|
IT biztonsági szempontból a lehető legnagyobb hálózati szegmentálás (VLAN-ok) kialakítása. |
A fizikai és a Wi-Fi hálózat is, a lehető legnagyobb mértékben szegmentált. Minden olyan csoport, épület, funkció, amit el lehet választani egymástól, külön VLAN-ba lett elhelyezve. |
|
A VLAN-ok közötti szűrések (AntiVirus, IPS, File Filtering,…). |
A VLAN-ok közötti szűréseket (AntiVirus, IPS, File Filtering,…) a FortiGate tűzfal valósítja meg. A szűrések a VLAN-ok között így a lehető legegyszerűbbek, mivel a tűzfal route-olja az SSID-k és a VLAN-ok forgalmát. Mindez azért valósítható meg, mert a Fortigate a switch és Wi-Fi kontroller. |
|
Az internetre publikált szolgáltatások védelme WAF segítségével (Web Application Firewall). |
Beüzemelésre került WAF is az Önkormányzatnál, az internetre publikált web szerverek és web alapú szolgáltatások védelmében. |
|
Online közvetítések biztosítása a belső hálózatról az internetre. |
Nagyon fontos feladat volt az internetre publikált online közvetítések sávszélességének zavartalan biztosítása. Ezt szintén Traffic Shaping-el oldottuk meg. |
|
A világ minden pontjáról érkező támadások elhárítása. |
Mivel az Önkormányzat sok ország Önkormányzatával van kapcsolatban és nemzetközi szinten is jegyzett hivatal, így rengeteg támadás érkezik a világ minden pontjáról. Az ismertség miatt Geolocation alapján minimálisan lehet korlátozni a forgalmakat, így speciális, csak a webszerverek védelmére létrehozott Security Profile-okat alkalmazhattunk. |
|
Külső intézmények, óvodák, bölcsődék FortiGate tűzfalainak integrálása a központi menedzsmentbe. |
Security Fabric segítségével az összes külső intézmény, óvoda, bölcsőde tűzfala integrálásra került a központi tűzfalba, FortiAnalyzer-be, ezáltal központilag menedzselt tűzfalszabályrendszer került kialakításra, illetve központi logolás valósult meg. |
|
Komplex email szűrés. |
Az Önkormányzat informatikai rendszerében egy redundáns FortiMail email szűrő rendszer lett integrálva, mely előre meghatározott szabályok szerint továbbítja a beérkező email-eket a beállított, belső levelező szerverek felé. A rendszer által megvalósított konkrét funkciók:
A logolás és riportolás a FortiAnalyzer-ben lett konfigurálva. A FortiMail-ek is, mint a FortiSwitch-ek, FortiAP-k és a FortiAnalyzer, Security Fabric-be lettek integrálva. |
